Custom Molded Laminated Wood Parts for Electric Locomotives|Teknoloji pwosesis

1. Entwodiksyon

Lokomotiv elektrik yo, espesyalman transfòmatè traction yo ak sistèm elektrik oksilyè yo, gen kondisyon trè sevè pou izolasyon koutim moule ak pati estriktirèl -ki mande non sèlman ekselan pèfòmans izolasyon ak fòs mekanik, men tou, gwo presizyon dimansyon ak konsistans pou adapte yo ak anviwònman fonksyònman difisil nan lokomotiv yo (tankou vibrasyon souvan, chanjman tanperati, ak chaj vòltaj segondè -). Weshare, repoze sou yon seri konplè ekipman avanse CNC pwosesis ak teknoloji pwosesis bwa laminated ki gen matirite, espesyalize nan bay bon jan kalite -pati koutim moule (tankou bag presyon, blòk espas, parantèz sipò, elatriye) pou transfòmatè pouvwa, transfòmatè traction, ak transformateur locomotive elektrik. Sa ki anba la a se yon ekspansyon detaye nan teknoloji a pwosesis nan pati bwa laminated koutim moule nou an, mete aksan sou presizyon, estabilite, ak fyab nan chak lyen.

2. Teknoloji Nwayo Pwosesis nan Custom Molded Laminated Wood Parts

Pwosesis la nan bwa laminated pati koutim moule pou locomotives elektrik se yon pwojè sistematik entegre pretretman materyèl, bòdi, machin presizyon, enspeksyon kalite, ak post{0}}pwosesis. Chak lyen estrikteman kontwole asire ke pwodwi final la satisfè estanda teknik endistri tren an ak bezwen pèsonalize kliyan yo. Tout pwosesis la divize an 7 lyen kle, ak etap detaye jan sa a:

2.1 Seleksyon materyèl anvan tout koreksyon & Pretretman

Bon jan kalite a nan matyè premyè detèmine pèfòmans nan pati final yo koutim. Nou sèlman chwazi laparans bwa ki gen gwo -klas tankou Birch, erab, ak sann-bwa sa yo gen teksti inifòm, gwo dansite fib, ak ekselan pwopriyete mekanik, ki se baz pou fabrike gwo-pati bwa laminated pèfòmans. Pwosesis pretretman an fèt pou elimine domaj entèn bwa a epi asire estabilite materyèl la, ki gen ladan twa etap kle:

Depistaj Laparans ak Reparasyon Defo: Premyèman, bwa a anvan tout koreksyon chwazi sibi tès depistaj strik pou retire mòso bwa ki gen pouri, twou ensèk, ak ne grav. Apre koupe rotary nan plakaj 0.8-1.2mm epè, nou itilize yon machin plak otomatik pou eskane ak repare domaj (tankou ti ne, fant, ak twou vid ki genyen) sou sifas laparans. Materyèl la plak se menm kalite laparans bwa, asire ke dansite a ak teksti nan zòn nan patched yo ki konsistan avèk laparans orijinal la, evite estrès inegal pandan peze ki vin apre.

Kwit manje ak siye: Laparans tès depistaj ak patched yo mete nan yon tank pou kwit manje pwofesyonèl pou kwit manje tanperati ki wo (tanperati 80-90 degre, tan 2-3 èdtan), ki ka adousi fib bwa yo, retire enpurte ak imidite rezidyèl nan laparans yo, ak amelyore adezyon an nan adezif ki vin apre a. Apre yo fin kwit manje, yo voye laparans yo nan yon chanm siye tanperati konstan -pou siye tanperati ki ba-, kontwole kontni imidite nan laparans yo a 8-12% - ranje kontni imidite sa a ka efektivman anpeche bwa a laminated soti nan deformation, fann, oswa delaminating akòz chanjman imidite pandan itilizasyon, asire estabilite nan pi long pati yo.

Sifas polisaj: Laparans yo sèk yo poli pa yon machin ponçage presizyon fè sifas la lis ak plat, ki pa gen okenn burrs oswa inegalite. Se brutality sifas la kontwole nan Ra mwens pase oswa egal a 1.6μm, sa ki ka asire kontak konplè ant laparans yo ak adezif la, amelyore fòs la lyezon nan bwa a laminated, epi mete yon fondasyon pou presizyon nan machin ki vin apre.

2.2 Kouch adezif & Laparans anpile

Adezif la se kle nan asire entegrite ak fòs estriktirèl nan bwa a laminated. Nou itilize yon espesyal segondè -adezif izolasyon rezistan tanperati devlope pou pati locomotive elektrik-adezif sa a gen ekselan pèfòmans izolasyon, segondè fòs lyezon, bon rezistans lwil oliv, epi li ka kenbe pèfòmans ki estab nan 105 degre pou yon tan long, ki se konplètman konpatib ak anviwònman an k ap travay nan lwil transfòmatè.

Kouch presizyon: Laparans yo pretrete yo voye nan yon machin otomatik kouch adezif pou kouch inifòm. Se epesè nan kouch jisteman kontwole nan 0.15-0.2mm, ak kantite lajan an kouch se 180-220g / ㎡. Kouch otomatik la asire ke adezif la distribye respire sou sifas laparans la, evite adezif lokal twòp oswa ensifizan (adezif twòp ap lakòz bul andedan bwa a laminated, ak adezif ensifizan ap diminye fòs la lyezon).

Direksyon anpile: Dapre egzijans estriktirèl pati koutim yo (tankou direksyon fib bag presyon, direksyon estrès blòk spacer), nou adopte direksyon anpile nan laparans. Pou pati koutim òdinè, direksyon fib nan laparans adjasan se pèpandikilè youn ak lòt, sa ki ka amelyore fòs an jeneral mekanik ak estabilite dimansyon nan bwa a laminated. Pou pati espesyal tankou bag presyon X-tip, plakaj yo anpile dapre direksyon fib X-ki gen fòm ki fèt davans, asire ke fòs koube radial bag presyon an inifòm apre bòdi. Pandan anpile, yo itilize yon zouti pwezante pwofesyonèl pou asire ke bor yo nan laparans yo aliyen, ak erè a anpile kontwole nan ± 0.5mm.

2.3 Fòmasyon pou laprès cho (Key Molding Link)

Fòmasyon pou laprès cho se lyen debaz pou fòme vid bwa laminated la, ki afekte dirèkteman dansite, fòs, ak pèfòmans izolasyon pwodwi a. Nou itilize gwo -ekipman presizyon cho peze ak sistèm otomatik tanperati, presyon ak kontwòl tan pou asire konsistans chak pakèt espas vid yo.

Peze Enstalasyon Mwazi: Dapre fòm ak gwosè pati koutim yo (tankou espas vid sikilè pou bag presyon, espas vid rektangilè pou blòk spacer), nou enstale yon mwazi espesyal sou laprès cho a. Se mwazi an te fè nan asye segondè -fòs, 经过 machin presizyon, ak yon fini sifas nan Ra mwens pase oswa egal a 0.8μm, asire ke sifas la nan vid la bourade se lis ak gwosè a se egzat. Pou pati ki gen fòm konplèks-, nou itilize mwazi konbine detachable pou satisfè bezwen bòdi diferan estrikti yo.

Kontwòl paramèt: Pwosesis peze cho a adopte yon mòd kontwòl tanperati twa etap -: prechofaj (100-110 degre, 10-15 minit) pou fè adezif la konplètman fonn epi antre nan fib laparans yo; prezèvasyon chalè ak kenbe presyon (130-140 degre, presyon 1.2-1.5MPa, 30-60 minit) ankouraje geri adezif la epi asire fòs la lyezon ant laparans yo; refwadisman ak presyon soulajman (refwadisman a 50 degre oswa pi ba, soulajman presyon nan yon vitès inifòm) pou fè pou evite vid la soti nan deformation akòz tanperati toudenkou ak chanjman presyon. Tout pwosesis la peze cho kontwole pa yon òdinatè, ak paramèt yo anrejistre nan tan reyèl, ki ka remonte tounen asire estabilite nan pwosesis la.

Blank Demoulding & Taye: Apre yo fin peze cho a fini, mwazi an louvri pou retire vid la laminated bwa. Lè sa a, vid la voye nan yon machin taye yo retire bor yo redondants ak ebarbur alantou li, ki fè gwosè a nan vid la ki konsistan avèk kondisyon yo ki konsepsyon. Se presizyon nan taye kontwole nan ± 0.3mm, mete fondasyon an pou machinn presizyon ki vin apre.

2.4 CNC Precision D' (Custom Forming Core)

Locomotive elektrik repòtaj moule pati gen fòm konplèks ak gwo dimansyon egzijans presizyon (tolerans jiska ± 0.1mm). Nou ekipe ak yon seri konplè nan ekipman pwosesis CNC, ki gen ladan 5 -aks CNC machining sant, CNC tour, CNC fraisage machin, ak CNC perçage machin, reyalize yon sèl-stop presizyon D 'nan vid, asire ke fòm nan, gwosè, ak bon jan kalite sifas nan pati yo satisfè kondisyon desen kliyan an.

CNC Programming & Simulation: Premyèman, ekip jeni enpòte desen 3D kliyan an nan lojisyèl CNC pwogramasyon an, konpile pwogram machin nan selon karakteristik estriktirèl pati pyès sa yo (tankou dyamèt enteryè ak ekstèn nan bag presyon an, pozisyon twou nan blòk espas, ak sifas la koube nan bracket sipò a), ak simulation pwosesis la machin atravè lojisyèl an pou fè pou evite erè pwogram MACHINING. Pwogramasyon an adopte pwogram parametrik, ki ka byen vit ajiste pwogram nan selon chanjman gwosè pati koutim yo, amelyore efikasite nan pwosesis koutim.

Machin presizyon: Se vid la taye sere sou zouti nan machin CNC atravè yon aparèy espesyal. Se aparèy la ki fèt dapre fòm nan pati a asire ke vid la sere byen fèm epi li pa chanje pandan D '. Pou pati plat tankou plak izolasyon, CNC fraisage machin yo itilize pou fini sifas ak slotting; pou pati sikilè tankou bag presyon, CNC tour yo itilize pou vire dyamèt enteryè ak ekstèn, ak machin perçage CNC yo itilize pou perçage presizyon; pou pati konplèks koube, 5-aks CNC D' sant yo te itilize pou plizyè ang ak milti-direksyon D', asire ke fòm pyès la cohérente ak desen an. Pandan D ', zouti machin nan ekipe ak yon sistèm deteksyon an tan reyèl, ki ka kontwole gwosè a D nan tan reyèl ak otomatikman korije erè a D ', asire presizyon nan pati a.

Sifas fini: Apre yo fin D 'ak presizyon fini, pati yo voye nan yon machin polisaj presizyon pou fini sifas yo. Burrs sifas yo, mak zouti, ak reyur ki te pwodwi pandan D 'yo retire, fè sifas la nan pati a lis ak plat, ak yon brutality sifas nan Ra mwens pase oswa egal a 0.8μm. Pou pati ki bezwen an kontak ak lwil transfòmatè, se yon tretman sifas espesyal te pote soti nan amelyore rezistans nan lwil oliv ak pèfòmans izolasyon nan sifas la pati.

2.5 Enspeksyon Kalite Entèmedyè

Pou asire ke chak lyen satisfè estanda kalite yo, nou mete plizyè pwen enspeksyon nan pwosesis pwosesis la pou fè enspeksyon entèmedyè strik, elimine pwodwi ki pa kalifye nan tan epi evite fatra nan pwosesis ki vin apre yo.

Enspeksyon materyèl: Apre pretreatman laparans la, enspekte kontni imidite, bon jan kalite sifas, ak efè plak laparans pou asire ke li satisfè estanda materyèl bwit yo.

Enspeksyon vid: Apre cho peze ak taye, enspekte dansite a (Pi gran pase oswa egal a 1.1g / cm³), epesè, plat, ak fòs lyezon nan vid la. Fòs lyezon an teste pa yon machin tès rupture, ak sifas lyezon an pa dwe gen delaminasyon oswa detachman.

Machining Enspeksyon: Apre CNC D ', sèvi ak presizyon mezire zouti (tankou konpa, mikromèt, kowòdone machin mezire) pou enspekte gwosè, fòm, ak pozisyon tolerans nan pati yo. Machin mezire kowòdone a ka reyalize deteksyon konplè -echèl pati yo, ak yon presizyon deteksyon nan ± 0.01mm, asire ke pati yo satisfè kondisyon desen kliyan an.

2.6 Post-Trasesan ak Fini

Apre pati yo pase enspeksyon entèmedyè a, yo bezwen ale nan pòs -pwosesis pou plis amelyore pèfòmans ak lavi sèvis pati yo, adapte yo ak anviwònman an opere piman bouk nan lokomotiv elektrik.

Seche Tretman: Pati machin yo voye nan yon chanm siye tanperati konstan -pou segondè siye, kontwole kontni imidite a 6-10%, plis elimine estrès entèn nan pati yo, epi evite deformation oswa deformation pandan w ap itilize.

Kouch izolasyon (Si ou vle): Dapre kondisyon kliyan an, yon kouch espesyal posibilite kouch ka aplike nan sifas la nan pati yo. Kouch la gen ekselan segondè -rezistans tanperati, rezistans lwil oliv, ak pèfòmans izolasyon, ki ka plis amelyore efè izolasyon pati yo ak pwolonje lavi sèvis la.

Netwayaj ak Prevansyon rouye: Pati yo netwaye ak yon ajan netwayaj pwofesyonèl pou retire tach lwil oliv, pousyè, ak lòt enpurte sou sifas la. Pou pati ki bezwen estoke oswa transpòte pou yon tan long, yon fim prevansyon rouye-vlope sou sifas la pou evite rouye oswa kontaminasyon.

2.7 Final Enspeksyon Kalite & Anbalaj

Enspeksyon final la bon jan kalite se dènye pas la asire bon jan kalite a nan pwodwi yo. Nou fè yon enspeksyon konplè nan pati yo fini, ki gen ladan aparans, gwosè, fòs mekanik, pèfòmans izolasyon, ak konpatibilite lwil oliv.

Final Enspeksyon: Pèfòmans izolasyon an teste pa yon tèsteur izolasyon wo -, asire ke rezistans izolasyon an satisfè kondisyon ki nan anviwònman vòltaj 110kV + segondè -; fòs mekanik la teste pa yon machin tès konpresyon ak yon machin tès koube, asire ke fòs konpresiv la ak fòs koube satisfè estanda konsepsyon yo; se tès la konpatibilite lwil oliv te pote soti pou asire ke pati yo pa kontamine lwil oliv transfòmatè a epi yo gen bon estabilite nan lwil la.

Anbalaj: Pou pati yo ki pase enspeksyon final la, nou itilize ekspòtasyon-anbalaj klas pou asire ke pati yo pa domaje pandan transpò. Anbalaj la adopte kès an bwa fumigate, ak anbalaj plastik ki enpèmeyab ak padding kim andedan pou anpeche imidite, reyur, ak domaj mekanik. Chak pati make ak non pwodwi a, spesifikasyon, nimewo pakèt, ak enfòmasyon kliyan pou idantifikasyon ak trase fasil. Pou pati gwo -echèl tankou bag presyon, nou itilize enstalasyon anbalaj Customized asire estabilite nan pati yo pandan transpò.

3. Pwosesis Avantaj Weshare Custom Molded Parts

Tout -Ansanm CNC Ekipman: Ekipe ak 5 -aks CNC machining sant, otomatik cho près, ak presizyon ekipman pou mezire, reyalize plen-pwosesis kontwòl otomatik, amelyore efikasite D ak presizyon, ak diminye erè imen.

Kontwòl Pwosesis strik: Chak lyen pwosesis gen estanda paramèt klè ak kondisyon enspeksyon, ak anrejistreman paramèt tan reyèl-ak trase bon jan kalite, asire konsistans ak estabilite chak pakèt pwodwi yo.

Kapasite Personnalisation: Li ka satisfè bezwen pèsonalize pèsonalizasyon diferan kliyan, ki gen ladan fòm konplèks, gwosè espesyal, ak kondisyon pèfòmans espesyal, epi li ka byen vit reponn a chanjman desen kliyan yo.

Kalite Railway-: Pwosesis pwosesis la tout antye konfòme ak estanda endistri tren yo, ak pwodwi yo te pase tès pèfòmans miltip, asire yo ke yo ka adapte yo ak anviwònman an opere piman bouk nan lokomotiv elektrik epi yo gen yon lavi sèvis long.

4. Senaryo aplikasyon

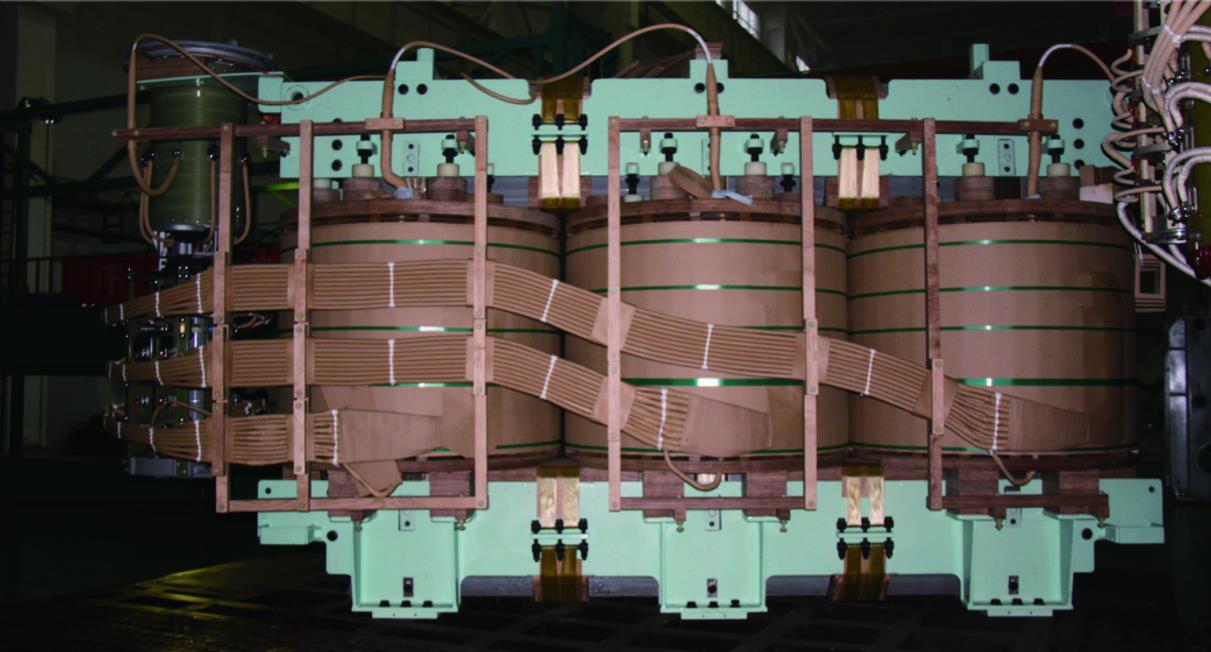

Repòtaj moule pati bwa laminated trete pa teknoloji ki anwo a yo lajman ki itilize nan transfòmatè elektrik traction locomotive, transformateur oksilyè, ak transfòmatè pouvwa, ki gen ladan bag presyon pou blocage bobin, blòk espas pou pwezante nwayo, parantèz sipò pou fil plon, ak plak izolasyon pou separasyon faz. Yo ranplase tradisyonèl asye ak moso twal epoksidik vè, diminye pwa locomotive a pandan y ap asire izolasyon ak pèfòmans mekanik, epi bese pri total lavi locomotive la.

Weshare pran angajman pou l bay gwo-bon jan kalite, segondè-presizyon pati bwa laminye ki moule koutim pou endistri locomotive elektrik la. Avèk teknoloji pwosesis matirite, ekipman avanse, ak kontwòl kalite strik, nou te vin tounen yon patnè serye pou anpil manifaktirè ekipman tren. Si ou gen bezwen koutim pou pati bwa laminated locomotive elektrik, tanpri kontakte ekip jeni nou an, epi n ap ba ou yon solisyon yon sèl -sispann konsepsyon pwosesis, pwodiksyon echantiyon, ak pwodiksyon an mas.
