Izolasyon elektrik bwa pou transformateur|Weshare konplè spesifikasyon pwodwi

1. Apèsi jeneral

Te fè nan-wo kalite laparans bwa, trete pa machin patch otomatik pou repare domaj bwa, ak manifaktire ak teknoloji pwodiksyon avanse anvan cho peze fòme. Seri sa a nan bwa izolasyon elektrik aplikab nan anviwònman vòltaj nan110kV ak pi wo a.

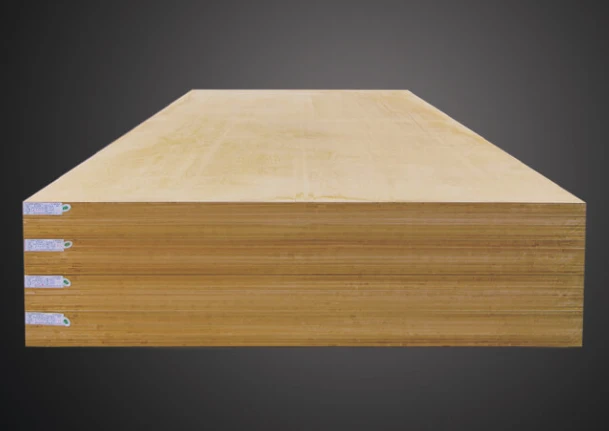

1.1 Elektrik Laminated Wood Board

Tablo bwa laminated elektrik se yon debaz izolasyon ak materyèl sipò lajman ki itilize nan transfòmatè ak transfòmatè enstriman.

Avantaj kle yo

Modere gravite espesifik ak ekselan fòs mekanik

Apwopriye pou siye vakyòm ak fasil pou pwosesis mekanik

Dielectric konstan fèmen nan lwil transfòmatè ak optimize izolasyon matche

Alontèm -reparasyon nan lwil transfòmatè nan yon tanperati konstan 105 degre

Senaryo aplikasyon

Lwil-transfòmatè benyen: Plak presyon anwo/anba, parantèz plon, blòk kousen jouk bèf

Enstriman transfòmatè: Sere pati

Ranplase plak asye, katon izolasyon, katon epoksidik ak ankadreman twal epoksidik vè, diminye pwa transfòmatè ak pri materyèl.

Pwosesis PwodiksyonTe fè nan bwa di-wo kalite ki gen ladan Birch, erab ak sann. Bwa a anvan tout koreksyon ale nan kwit manje, koupe Rotary ak siye yo fòme laparans. Apre kouvwi ak adezif espesyal posibilite, laparans yo bourade ak modle anba tanperati ki wo ak presyon ki wo.

1.2 Mitered Joint elektrik laminated Wood Board

Tradisyonèl planch bwa laminated elektrik adopte koneksyon jwenti jwenti, ki fasil lakòz domaj komen ki gen ladan dansite inegal, dezekilib estrès entèn ak twou lè entèn yo.

Pou amelyore pèfòmans jeneral pwodwi, Weshare adopte domestik laparans fanm k'ap pile & alonjman inite. Tout plaka yo jisteman tè epi konekte nan yon ang 7 degre pou reyalize pwodiksyon entegral antye -laparans fèy.

Tablo an bwa laminated jwenti mitered la pafètman rezoud domaj nan pwodwi òdinè lap-, anpil amelyore fòs mekanik ak pwopriyete elektrik, ak konplètman satisfè egzijans teknik yo nan transfòmatè segondè -klas vòltaj.

1.3 X-type yon sèl-moso bourade bag presyon transfòmatè

Bag presyon an se yon kle gwo -konsomasyon izolasyon eleman andedan transfòmatè, ki mande strik pèfòmans mekanik ak elektrik.

Defo nan pwodwi tradisyonèl yoBag presyon konvansyonèl yo trete soti nan tablo estanda bwa laminated elektrik, ki anpile ak fib laparans ranje vètikal ant kouch adjasan. Apre fini nan bag presyon, fòs koube vètikal la nan direksyon radial varye anpil, ak yon erè maksimòm fòs jiska 70%. Defo sa a febli rezistans nan fòs elektwomayetik nan fil transfòmatè ak pote danje kache nan sekirite operasyon transfòmatè.

Weshare Teknoloji Pwodiksyon EksklizifNou adopte yon pwosesis inovatè yon -etap fòme: Direksyon fib bwa elektrik la ranje nan yon fòm X-nan direksyon radial la, entegralman bourade nan yon vid sikilè nan yon sèl fwa, epi finalman trete nan pwodwi fini pa sant bwa CNC.

Karakteristik debaz

Entegral segondè fòs mekanik ak segondè modil elastik

Inifòm vètikal koube fòs nan tout direksyon radial

Dansite Pi gran pase oswa egal a 1.1 g/cm³

Radial koube fòs: plis pase 120 MPa estab

Customized gwo gwosè: maksimòm fini dyamèt jiska 2400mm

2. Espesifikasyon estanda (Inite: mm)

Gwosè Customized yo disponib sou demann.

3. Flatness tolerans

3.1 Planch planch (Inite: mm)

Distans maksimòm pwen sou figi laparans la soti nan règ dwat-pwa limyè:

3.2 Flatness bag (Inite: mm)

Distans maksimòm pwen sou figi bag la soti nan yon règ dwat ki lejè{0}:

4. Sifas Kalite Creole

5. Prix & personnalisation

Pri a nan seri bwa izolasyon transfòmatè (tablo bwa laminated, tablo bwa jwenti mitered, X-tip bag presyon) pa fiks.

Sitasyon final la detèmine konplè pa:

Kalite pwodwi ak klas vòltaj (110kV ak pi wo)

Gwosè, epesè, dansite ak kondisyon pwosesis

Kantite lòd ak destinasyon livrezon

Sètifikasyon espesyal oswa fòmilasyon koutim

Pou lòd an gwo, OEM ak pwojè an gwo, tanpri kontakte ekip lavant Weshare pou jwenn dènye pri ansyen -faktori a, rabè esansyèl ak solisyon koutim.

6. FAQ (Kesyon yo poze souvan)

Q1: Ki tanperati opere maksimòm bwa laminated elektrik ou a?

A: estanda bwa elektrik laminated nou an espesyalman formul pou opere kontinyèlman nan105 degre nan lwil transfòmatè, satisfè egzijans estabilite tèmik alontèm-pou transfòmatè ki benyen lwil oliv-. Pou pi wo klas tanperati, nou ka bay fòmilasyon adezif Customized sou demann.

Q2: Èske pwodwi ou yo ka koutim machin nan fòm espesifik?

A: Wi. Tout ankadreman bwa laminated nou yo ak bag presyon ka jisteman machin atravè CNC koupe, perçage, fraisage, ak scie satisfè kondisyon egzak konsepsyon ou, ki gen ladan bag presyon koutim ak dyamèt jiska 2400mm.

Q3: Ki kantite minimòm lòd (MOQ)?

A: Nou ofri MOQ fleksib pou sipòte tou de ti lòd jijman ak gwo -echèl pwojè esansyèl. Creole fèy MOQ se tipikman 1 fèy; bag presyon koutim ak pati trete ka gen pi wo kantite minimòm ki baze sou konpleksite. Tanpri kontakte ekip lavant nou an pou plis detay.

Q4: Ki sètifikasyon oswa estanda pwodwi ou yo respekte?

A: pwodwi bwa izolasyon elektrik nou yo fabrike an konfòmite ak estanda endistri pi gwo pou materyèl izolasyon transfòmatè. Nou ka bay rapò tès ak sètifika pou endikatè pèfòmans kle tankou dansite, koube fòs, pwopriyete dyelèktrik ak konpatibilite lwil oliv sou demann.

Q5: Ki jan ou pake pwodwi yo pou anbake entènasyonal?

R: Nou itilize kas an bwa ki enpèmeyab ak anvlòp plastik ki enpèmeyab ak padding kim andedan, pou anpeche imidite, reyur ak domaj mekanik pandan transpò lanmè oswa tè. Solisyon anbalaj koutim yo disponib ki baze sou destinasyon ou ak kondisyon lojistik.

Q6: Èske ou ka bay echantiyon pou tès anvan lòd esansyèl?

A: Wi. Nou ofri ti echantiyon gwosè pou pèfòmans ak tès anfòm. Tanpri kontakte ekip lavant nou an ak kondisyon espesifik ou yo, epi nou pral fè aranjman pou echantiyon ak espesifikasyon ki pi apwopriye.

Q7: Ki tan nòmal pou pwodiksyon an?

A: tablo estanda gwosè anjeneral pran 7-15 jou travay. Bag presyon koutim oswa pati machin espesyal pran 15-30 jou travay, tou depann de kantite lòd ak konpleksite. Lòd ijan yo ka priyorite sou demann.
